آسانسور هیدرولیک

آشنایی با آسانسور های هیدرولیک

• مقدمه
• آسانسور هیدرولیک چیست ؟
• نحوه عملکرد
• مزایا و معایب
• انواع
• کاربرد
• سیستم های ایمنی
• نکات مهم در نصب و نگهداری
• جمع بندی



مقدمه

آسانسورها به‌عنوان یکی از ارکان حیاتی در طراحی و ساخت ساختمان‌های چندطبقه، نقش تعیین‌کننده‌ای در تسهیل تردد ساکنین، کارکنان و جابجایی بار دارند. امروزه، با رشد سریع شهرنشینی و افزایش تعداد ساختمان‌های چندطبقه، نیاز به سیستم‌های حمل‌ونقل عمودی بیش از پیش احساس می‌شود. انتخاب نوع مناسب آسانسور، نه‌تنها بر عملکرد و کارایی ساختمان تأثیرگذار است، بلکه نقش مهمی در ایمنی، صرفه‌جویی در هزینه‌ها و آسایش کاربران ایفا می‌کند.

در میان انواع مختلف آسانسورها، آسانسورهای هیدرولیک به دلیل ساختار مکانیکی ساده، قابلیت نصب در فضاهای محدود و هزینه‌ی اولیه کمتر نسبت به مدل‌های کششی، از محبوبیت خاصی برخوردار شده‌اند؛ به‌ویژه در ساختمان‌های کم‌ارتفاع، ویلاها، فروشگاه‌های چندطبقه و مکان‌هایی که نیاز به نصب آسانسور بدون ایجاد سازه‌های سنگین و موتورخانه در بالای چاه وجود دارد.

این نوع آسانسورها با تکیه بر فشار روغن و جک هیدرولیکی، امکان حرکتی نرم و بی‌صدا را فراهم می‌کنند و به همین دلیل در بسیاری از پروژه‌های کوچک و متوسط، انتخاب اول مهندسان و کارفرمایان هستند. همچنین، به دلیل تنوع مدل‌های طراحی، می‌توان آن‌ها را با شرایط و نیازهای مختلف ساختمانی تطبیق داد.

در این مقاله قصد داریم با نگاهی جامع به آسانسورهای هیدرولیک، نحوه عملکرد آن‌ها را بررسی کرده و انواع مختلف، مزایا، معایب، کاربردها و نکات مهم نصب و نگهداری این سیستم‌ها را معرفی کنیم. آشنایی کامل با این اطلاعات، به طراحان، سازندگان و مالکان کمک می‌کند تا در انتخاب و استفاده از آسانسور، تصمیمی آگاهانه و اقتصادی اتخاذ کنند.

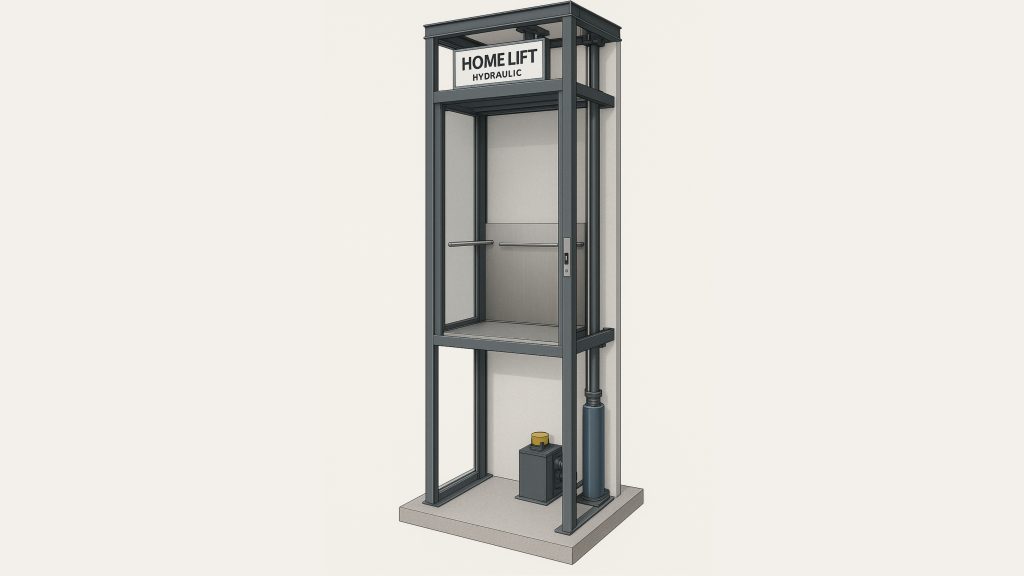

آسانسور هیدرولیک چیست ؟

آسانسور هیدرولیک یکی از انواع رایج آسانسورهاست که عملکرد آن بر پایه نیروی فشار سیال (معمولاً روغن هیدرولیک) بنا شده است. این نوع آسانسور برخلاف آسانسورهای کششی که با کابل و موتور کار می‌کنند، از یک جک هیدرولیکی برای بالا و پایین بردن کابین بهره می‌برد. سیستم هیدرولیک با استفاده از پمپ، روغن را تحت فشار به درون سیلندر جک پمپاژ کرده و با اعمال فشار به پیستون، کابین را به بالا حرکت می‌دهد. برای حرکت به سمت پایین نیز تنها کافی‌ست شیر تخلیه باز شود تا روغن به مخزن بازگردد و کابین تحت تأثیر نیروی گرانش پایین بیاید.

نحوه عملکرد آسانسور هیدرولیک

1.پمپ هیدرولیک
پمپ معمولا توسط یک الکتروموتور تغذیه می شود و روغن را از مخزن به درون سیلندر جک منتقل میکند.
2.جک و سیلندر هیدرولیک
این قسمت مهمترین بخش سیستم است.با ورود روغن ، پیستون داخل سیلندر به سمت بالا حرکت کرده و باعث بالارفتن کابین میشود.
3.شیر کنترل (valae)
این شیر هنگام حرکت روبه پایین ،مسیر برگشت روغن را باز میکند. در این حالت موتور کار نمیکند و نیروی گرانش زمین باعث حرکت نزولی کابین میشود.
4.تابلو فرمان
وظیفه کنترل کلی عملکرد آسانسور اعم از توقف در طبقات ، ایمنی ، سرعت و فرمان به شیر ها و موتور را دارد.
5.مخزن موتور
محفظه ای برای نگهداری روغن هیدرولیک مورد استفاده در سیستم

انواع آسانسور هیدرولیک

• آسانسور هیدرولیک مستقیم(Direct Acting)
  در این مدل ، جک مستقیما زیر کابین نصب میشود و به صورت عمودی بالا و پایین می رود. این مدل ساده ترین و رایج ترین نوع آسانسور هیدرولیک است. از جمله ویژگی های ان :
  نیاز به چاهک عمیق تر
  نصب ساده
  دقت بالا در توقف
  مناسب برای بار های سنگین
• آسانسور هیدرولیک غیر مستقیم (Indirect Acting)
  در این نوع، جک ها به وسیله قرقره و کابل به کابین متصل اند. با حرکات پیستون، کابل ها کابین را حرکت می دهند. این مدل برای مکان هایی که محدودیت حفاری دارند کاربرد دارد.از جمله ویژگی های آن :
  نیاز کمتر به عمق چاهک
  مناسب برای فضاهای محدود
• آسانسور هیدرولیک تلسکوپی
  در این سیستم، چند پیستون به صورت تلسکوپی درون یکدیگر قرار گرفته اند و برای دستیابی به ارتفاع بیشتر طراحی شده اند. مزیت اصلی آن، عدم نیاز به چاهک عمیق است.از جمله ویژگی های آن :
  بدون نیاز به حفاری عمیق
  مناسب برای آسانسور های ویلا و تجاری با ارتفاع متوسط
• آسانسور هیدرولیک با جک مورب (Inclined)
  در موارد خاص که مسیر حرکت کابین عمودی نیست(مثلا در رمپ یا سطح شیب دار)، از جک هایی با زاویه استفاده می شود.کاربرد آن :
  کارخانه ها ، انبار ها و فضاهای خاص با محدودیت فضای عمودی


کاربرد آسانسور هیدرولیک

ساختمان های مسکونی کم ارتفاع
ویلا ها و ساختمان های دوبلکس
فروشگاه ها و مغازه های دو طبقه و مراکز تجاری کوچک
حمل بار در انبار ها و کارخانه ها (آسانسور های صنعتی و باربری)
حمل تخت در درمانگاه و بیمارستان ها (آسانسور های بیمارستانی و ویلچری)

سیستم های ایمنی در آسانسور های هیدرولیک

شیر ترکیدگی (Burst Valve): جلوگیری از سقوط سریع کابین در صورت نشتی
سنسور سطح روغن : هشدار در صورت کاهش غیر عادی روغن
سوئیچ های محدود کننده : تعیین محدوده حرکت جک ها
پاراشوت و ترمز اضطراری : در برخی مدل ها برای اطمینان بیشتر

نکات مهم در نصب و نگهداری آسانسور هیدرولیک

• انتخاب جک و سیلندر با کیفیت استاندارد
• بررسی منظم سطح و کیفیت روغن
• تهویه مناسب برای جلوگیری از گرم شدن بیش از حد روغن
• سرویس دوره ای پمپ ،شیر آلات و تابلو فرمان
• نصب توسط شرکت های معتبر دارای مجوز رسمی

جمع بندی

آسانسورهای هیدرولیک با ساختاری ساده، ایمنی بالا و قیمت مناسب، انتخابی منطقی برای بسیاری از ساختمان‌های کم‌ارتفاع هستند. آشنایی کامل با نحوه عملکرد، انواع، مزایا و معایب این نوع آسانسورها، به طراحان، سازندگان و کاربران کمک می‌کند تا تصمیمی آگاهانه در انتخاب سیستم حمل‌ونقل عمودی خود داشته باشند. نگهداری اصولی، استفاده از تجهیزات استاندارد و نصب توسط تیم‌های متخصص، تضمین‌کننده عمر طولانی و عملکرد بدون نقص آسانسور هیدرولیک خواهد بود.

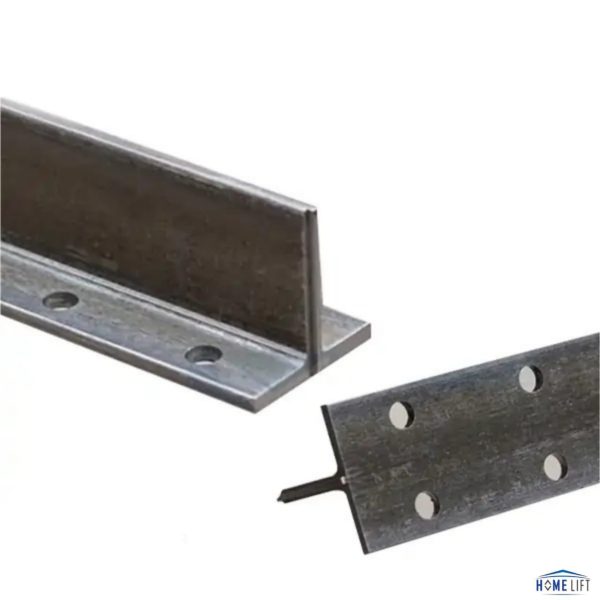

ریل آسانسور MOF مدل T5T9
